Sensorlose, feldorientierte Regelung

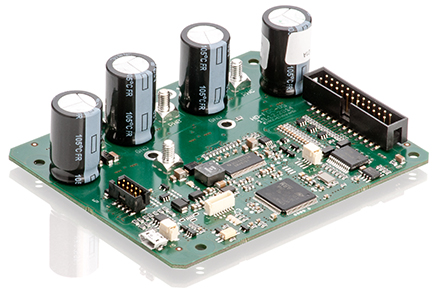

HD-FOC-V3, sensorlose feldorientierte Regelung für EC-Motoren
12 bis 48VDC / 80A Phasenstrom

Feldorientierte Regelung (FOC) für Drehzahl und Drehmoment

FOC-Algorithmus mit 32-bit Microcontroller, komplett in Software realisiert, minimaler Hardwareaufwand, maximale Flexibilität

Sensorlose Sinus-Kommutierung, sinusförmiger Motorstrom

Höchste Drehzahlkonstanz und vibrationsfreier, geräuscharmer Motorlauf

Für bürstenlose 3-Phasen EC-Motoren in Dreieck- oder Sternschaltung, für Rotoren mit oberflächenmontierten oder eingebetteten Magneten.

PID-Regler für Drehzahl, Drehmoment, unterlagerter Stromregler

Sensorlose Rotorlageerkennung im Stillstand, dadurch besserer Drehmomentverlauf beim Hochlauf

Raumzeigermodulation für optimales Drehmoment

Feldschwächebetrieb bei hohen Drehzahlen

Abmessungen 105 x 85 x 30 mm

SSI-Interface für Magnetic-Rotary-Encoder zur optionalen Rotorlageerkennung und Positionierbetrieb

Speisespannung 12 bis 48VDC

Maximaler Phasenstrom in der Motorwicklung 80A

Schnittstellen: USB, CAN

Zwei 24V-Eingänge: Richtung, Enable

Vier Analogeingänge: 0 – 10V

Vier 24V-Powerausgänge, je 1A (int. begr.)

Sechs 5V-Ausgänge

Konfigurationssoftware für Windows zur einfachen Inbetriebnahme. Mathematische Berechnung der be-nötigten Parameter für das Motormodell

Datenblatt
