Sensorlose, feldorientierte Regelung
Feldorientierte Regelung (FOC) für Drehzahl und Drehmoment
FOC-Algorithmus komplett in Software realisiert, minimaler Hardwareaufwand, maximale Flexibilität
Sensorlose Sinus-Kommutierung, sinusförmiger Motorstrom
Höchste Drehzahlkonstanz und vibrationsfreier, geräuscharmer Motorlauf
Für bürstenlose 3-Phasen EC-Motoren in Drei-eck- oder Sternschaltung, für Rotoren mit oberflächenmontierten oder eingebetteten Magneten.
FOC Algorithmus mit 32-bit Microcontroller
PID-Regler für Drehzahl, Drehmoment, unterlagerter Stromregler
Sensorlose Rotorlageerkennung im Stillstand, dadurch besserer Drehmomentverlauf beim Hochlauf
Raumzeigermodulation für optimales Drehmoment
Feldschwächebetrieb bei hohen Drehzahlen

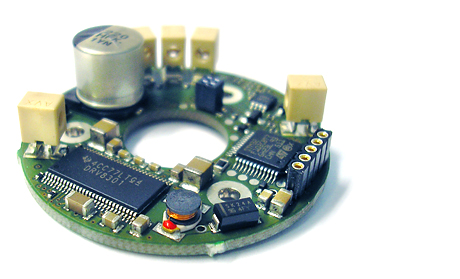

Abmessungen (D x H): 42mm x 13mm
Speisespannung 24 VDC ungeregelt
Dauerstrom in der Motorwicklung 10A
3 Hallsensoren zur optionalen Rotorlageerkennung integriert.
Schnittstellen: RS232 und Serialwire
Ein 24V-Eingang für rechts/links
Ein Analogeingang: 0 – 10 V
Ein Fehlerausgang, highaktiv
Konfigurationssoftware für Windows zur einfachen Inbetriebnahme. Mathematische Berechnung der benötigten Parameter für das Motormodell
