Sensorlose, feldorientierte Regelung

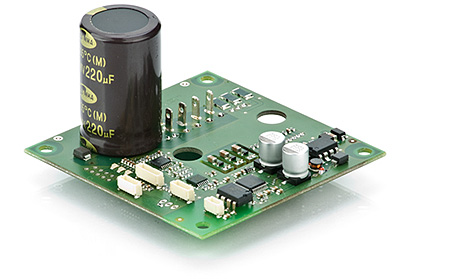

ECS-FOC325/7, sensorlose feldorientierte Regelung für EC-Motoren,
325VDC / 7A Phasenstrom

Feldorientierte Regelung (FOC) für Drehzahl und Drehmoment

FOC-Algorithmus komplett in Software realisiert, minimaler Hardwareaufwand, maximale Flexibilität

Sensorlose Sinus-Kommutierung, sinusförmiger Motorstrom

Höchste Drehzahlkonstanz und vibrationsfreier, geräuscharmer Motorlauf

Für bürstenlose 3-Phasen EC-Motoren in Dreieck- oder Sternschaltung, für Rotoren mit oberflächenmontierten oder eingebetteten Magneten.

FOC Algorithmus mit 32-bit Microcontroller

PID-Regler für Drehzahl, Drehmoment, unterlagerter Stromregler

Sensorlose Rotorlageerkennung im Stillstand, dadurch besserer Drehmomentverlauf beim Hochlauf

Raumzeigermodulation für optimales Drehmoment

Feldschwächebetrieb bei hohen Drehzahlen

Abmessungen (LxBxH): 80 x 80 x 51mm

Speisespannung 325 VDC ungeregelt

Dauerstrom in der Motorwicklung 7A

Optional 3 Hallsensoreingänge zur Rotorlageerkennung

Schnittstellen: RS485, CAN (galv. getr.)

Konfigurationssoftware für Windows zur einfachen Inbetriebnahme. Mathematische Berechnung der benötigten Parameter für das Motormodell<
