Leistungsendstufen mit integrierter Kommutierung

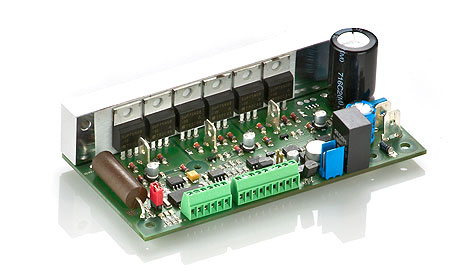

ECHall48V20A, das Kraftpaket für die sinusförmige Ansteuerung bürstenloser DC - Motoren (EC-Motoren) mit Hallsensoren

Rotorlageerkennung durch Auswertung der Hallsensoren

Sinusförmiger Motorstrom

Kleine Abmessungen, 108mm x 55mm x 20mm

Speisespannung 20VDC bis 50VDC, alternativ 18VDC bis 34VDC

Dauerstrom pro Phase 20A

Maximaler Spitzenstrom 50A

Für bürstenlose 3-Phasen Motoren in Dreieck- oder Sternschaltung

Analogeingang für Geschwindigkeit 0 – 10V oder externes Poti

Richtungseingang

Freigabeeingang

Phasenvoreilung: einstellbar

Geschwindigkeitssignal, 3 Impulse / Umdrehung
