Sensorlose, feldorientierte Regelung

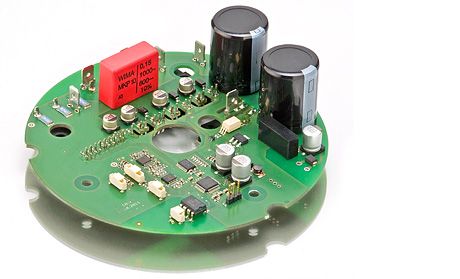

ECS-FOC560/9, sensorlose feldorientierte Regelung für EC-Motoren,
560VDC / 9A Phasenstrom

Feldorientierte Regelung (FOC) für Drehzahl und Drehmoment

FOC-Algorithmus komplett in Software realisiert, minimaler Hardwareaufwand, maximale Flexibilität

Sensorlose Sinus-Kommutierung, sinusförmiger Motorstrom

Höchste Drehzahlkonstanz und vibrationsfreier, geräuscharmer Motorlauf

Für bürstenlose 3-Phasen EC-Motoren in Dreieck- oder Sternschaltung, für Rotoren mit oberflächenmontierten oder eingebetteten Magneten.

FOC Algorithmus mit 32-bit Microcontroller

PID-Regler für Drehzahl, Drehmoment, unterlagerter Stromregler

Sensorlose Rotorlageerkennung im Stillstand, dadurch besserer Drehmomentverlauf beim Hochlauf

Raumzeigermodulation für optimales Drehmoment

Feldschwächebetrieb bei hohen Drehzahlen

Abmessungen (D x H): 130mm x 43mm

Speisespannung 560 VDC ungeregelt

Dauerstrom in der Motorwicklung 9A

Integrierter Bremschopper

Optional 3 Hallsensoreingänge zur Rotorlageerkennung

Schnittstellen: RS485, CAN (galv. getr.)

Konfigurationssoftware für Windows zur einfachen Inbetriebnahme. Mathematische Berechnung der benötigten Parameter für das Motormodell

Datenblatt
