Leistungsendstufen mit integrierter Kommutierung

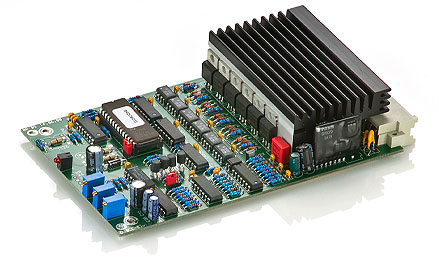

BR-B6, Leistungsendstufe 56V, 30A mit PWM-Eingang für bürstenlose DC-Motoren

Kompakte Leistungsendstufe mit PWM- und Richtungseingang für bürstenlose DC-Motoren.

Optional auch für bürstenbehaftete Motoren.

maximal 56 Volt, 30 Ampere.

Spannungsversorgung Leistungsteil: max. 56V DC.

Spannungsversorgung Logik: 8 - 38 V DC.

Einstellbare Strombegrenzung über Potentiometer.

Ixt-Stromregelung, einstellbar über Potentiometer.

Blockkommutierung über 3 Hallsensoren.

19"-Technik: Kartentiefe 160mm, 3HE, 8TE.

Auch als Booster für SK1-4A(B) oder SK1-10ABL einsetzbar

Datenblatt
